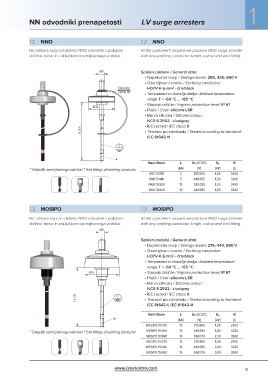

Page 11 - IZOELEKTRO catalogue 06-2020

1

NN odvodniki prenapetosti LV surge arresters

1.2 NNO 1.2 NNO
Na zahtevo kupca izdelamo NNO odvodnik s poljubno At the customer's request we produce NNO surge arrester
dolžino, barvo in zaključkom ozemljitvenega vodnika. with any earthing conductor length, colour and end fitting.

M8 Splošni podatki / General data
• Napetostni nivoji / Voltage levels: 280, 440, 690 V
• Ozemljitveni vodnik / Earthing conductor:
2
Varovalo H07V-K 6 mm - črn/black
Safety tie
• Temperaturno območje okolja / Ambient temperature
range: T = -60 °C … +85 ºC
• Stopnja zaščite / Ingress protection level: IP 67
Ø38
• Plašč / Coat: silicone LSR
• Barva silikona / Silicone colour:
NCS S 2502 - siva/grey
• IEC razred / IEC class: II
l ± 5% • Testirani po standardu / Tested according to standard:
IEC 61643-11

*
Naziv/Name In Uc (AC/DC) Up W
* Zaključki ozemljitvenega vodnika / * End fittings of earthing conductor [kA] [V] [kV] [J]
NNO 5/280 5 280/350 1,00 2450
NNO 5/440 5 440/585 1,50 3200
NNO 10/280 10 280/350 1,20 2450
NNO 10/440 10 440/585 1,80 3200

1.3 MOSIPO 1.3 MOSIPO

Na zahtevo kupca izdelamo NNO odvodnik s poljubno At the customer's request we produce NNO surge arrester
dolžino, barvo in zaključkom ozemljitvenega vodnika. with any earthing conductor length, colour and end fitting.
M8

Splošni podatki / General data
• Napetostni nivoji / Voltage levels: 275, 440, 690 V
• Ozemljitveni vodnik / Earthing conductor:
2
H07V-K 6 mm - črn/black
• Temperaturno območje okolja / Ambient temperature
range: T = -60 °C … +85 ºC
Ø47 • Stopnja zaščite / Ingress protection level: IP 67
• Plašč / Coat: silicone LSR
• Barva silikona / Silicone colour:
NCS S 2502 - siva/grey
• IEC razred / IEC class: II
l ± 5% • Testirani po standardu / Tested according to standard:
IEC 61643-1, IEC 61643-11

Naziv/Name In Uc (AC/DC) Up W
* [kA] [V] [kV] [J]
MOSIPO 10/275 10 275/350 1,20 2450
* Zaključki ozemljitvenega vodnika / * End fittings of earthing conductor MOSIPO 10/440 10 440/585 1,80 3200
MOSIPO 10/690 10 690/910 2,50 3960
MOSIPO 15/275 15 275/350 1,50 2450
MOSIPO 15/440 15 440/585 2,00 3200
MOSIPO 15/690 15 690/910 3,00 3960

www.izoelektro.com 9
